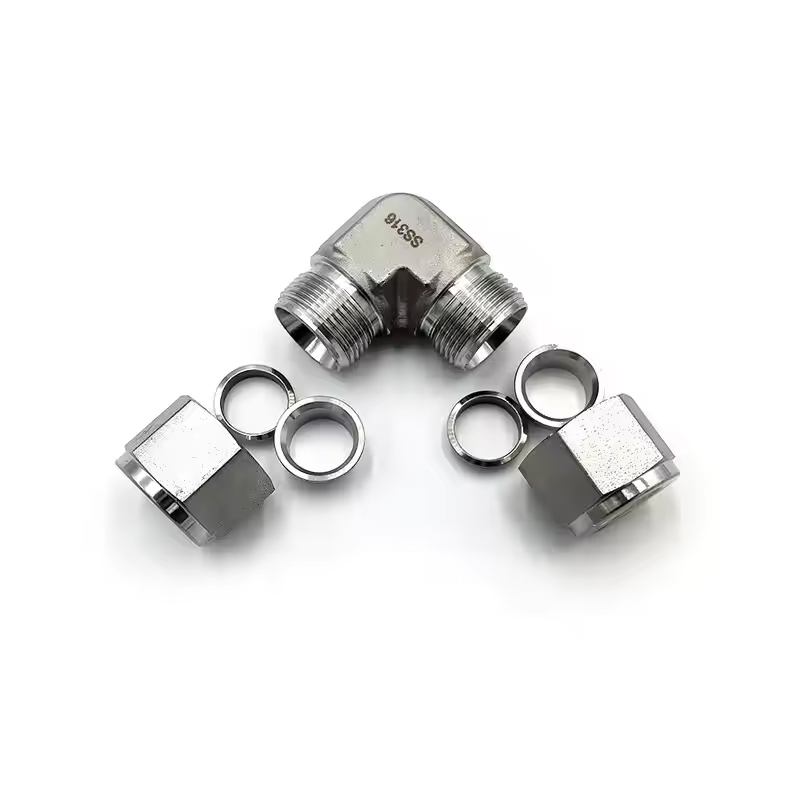

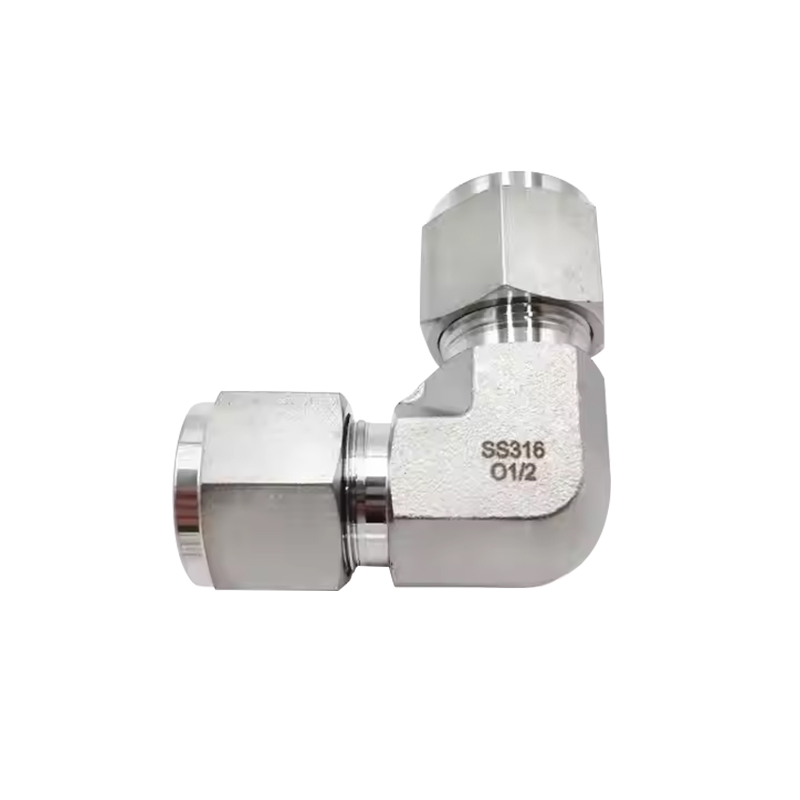

تركيبات أنبوب ضغط اتحاد الكوع من الفولاذ المقاوم للصدأ

تركيبات أنبوب ضغط الكوع من الفولاذ المقاوم للصدأ عبارة عن كوع بزاوية 90 درجة يستخدم لتوصيل أنبوبين بزوايا قائمة، مما يوفر اتصالًا سلسًا ومحكمًا. يعد هذا التكوين مناسبًا للتطبيقات التي تتطلب فيها قيود المساحة أو تخطيطات الأنابيب المحددة تغييرًا في اتجاه نظام الأنابيب. تم تصميم هذا التركيب على شكل كوع ذو قطر ثابت، مما يعني أنه يربط بين أنبوبين من نفس القطر، مما يضمن بقاء التدفق في النظام ثابتًا وغير متقطع. يُعد تصميم الكوع ذو القطر الثابت مفيدًا بشكل خاص عند توصيل قسمين من الأنابيب بنفس الحجم، مما يحافظ على ديناميكيات التدفق المتسقة ويقلل الاضطراب الذي يمكن أن يسبب عدم الكفاءة أو التآكل بمرور الوقت. إنه ذو شكل سداسي، مما يجعل من السهل تركيبه وإحكامه. يوفر الشكل السداسي قبضة آمنة للأدوات، مما يضمن سهولة تركيب التركيب أو إزالته من نظام الأنابيب دون انزلاق أو صعوبة. يضمن الرأس السداسي أيضًا أن التركيب يمكنه تحمل عزم الدوران الأعلى دون ضرر، مما يساعد على تحسين المتانة الشاملة وموثوقية النظام.

اتصل بنا

قبلV: تركيبات أنابيب ضغط من الفولاذ المقاوم للصدأ التالي: لا توجد مقالة تالية

وصف
المعلمة

وصف

المواد: الفولاذ المقاوم للصدأ

التقنيات: مزورة

النوع: الكوع

مكان المنشأ: جيانغسو، الصين (البر الرئيسي)

رقم الموديل: تركيب أنبوب الكوع المتساوي

اسم العلامة التجارية: سام-لوك

الاتصال: الحلقات المزدوجة

الشكل: متساوي

رمز الرأس: مسدس

المواد: 304، 316، 304 لتر، 316 لتر إلخ

خدمة صانعي القطع الأصلية: متاحة

الهيكل: كوع 90 درجة

المعلمة

أنبوب T التطوير التنظيمي (في.)	الأساسية الطلب رقم	البعد، في (م م)
أنبوب T التطوير التنظيمي (في.)	الأساسية الطلب رقم	L	C	D	F	E
1/16	-UE-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UE-FT2	0.88(22.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UE-FT3	1.00(25.4)	0.54(13.7)	0.50(12.7)	0.50(12.7)	0.12(3.0)
1/4	-UE-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UE-FT5	1.13(28.7)	0.64(16.3)	0.63(15.9)	0.56(14.3)	0.25(6.4)
3/8	-UE-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UE-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UE-FT10	1.50(38.1)	0.96(24.4)	1.00(25.4)	0.94(23.8)	0.5(12.7)
3/4	-UE-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UE-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UE-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UE-FT18	2.17(55.1)	1.23(31.2)	1.63(41.3)	1.69(42.9)	0.97(24.6)
11/4	-UE-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UE-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

أنبوب T التطوير التنظيمي (مم)	الطلب الأساسي رقم	البعد، مم (بوصة)
أنبوب T التطوير التنظيمي (مم)	الطلب الأساسي رقم	L	C	D	F	E
3	-UE-MT3	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UE-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UE-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UE-MT8	28.8(1.13)	16.2(0.64)	16.0(0.63)	14.3(0.56)	6.4(0.25)
10	-UE-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UE-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UE-MT14	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	11.0(0.43)
15	-UE-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	23.8(0.94)	11.9(0.47)
16	-UE-MT16	38.0(1.50)	24.4(096)	25.0(0.98)	23.8(0.94)	12.7(0.50)
18	-UE-MT18	39.8(1.57)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UE-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UE-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UE-MT25	49.1(1.93)	31.3(1.23)	38.0(1.5)	34.9(1.37)	21.8(086)
28	-UE-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UE-MT30	69.9(275)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UE-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UE-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
