تركيبات أنابيب ضغط من الفولاذ المقاوم للصدأ

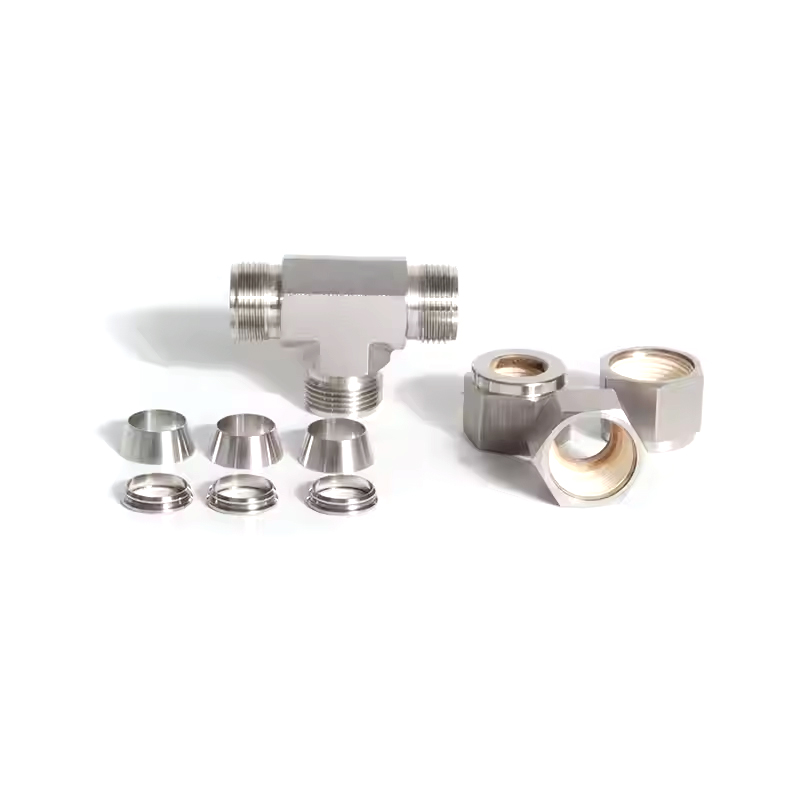

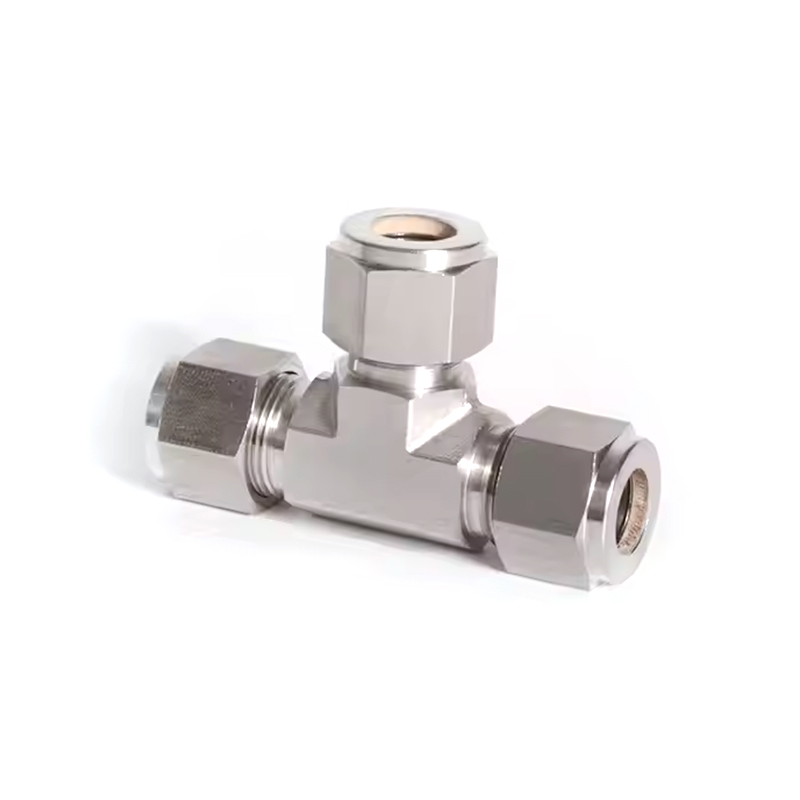

تقوم تركيبات أنابيب الضغط المصنوعة من الفولاذ المقاوم للصدأ بتوصيل ثلاثة أنابيب في مفصل واحد، مما يسمح بإعادة توجيه تدفق السائل أو الغاز. تعتبر تركيبات المحملة ضرورية في العديد من الأنظمة، مثل أنظمة إمدادات المياه والمفاعلات الكيميائية وخطوط أنابيب نقل الغاز الطبيعي، حيث يكون من الضروري تقسيم التدفق أو إنشاء اتصالات في اتجاهات متعددة. يضمن تصميم شكل نقطة الإنطلاق بقاء تدفق السوائل متوازنًا وأن يحافظ النظام على سلامته تحت الضغط. يحتوي هذا التركيب على قطر خارجي (OD) يتراوح من 1/16 بوصة إلى 1 بوصة (3 مم إلى 25 مم)، وهو متعدد الاستخدامات ومناسب للأنظمة الصغيرة والكبيرة. تتوافق المجموعة الكبيرة من الأحجام مع مجموعة متنوعة من أحجام الأنابيب، مما يضمن إمكانية دمج التركيبات بسلاسة في مجموعة متنوعة من أنظمة توصيل السوائل أو الغاز. وهي مصممة للتعامل مع ضغوط العمل حتى 6000 رطل لكل بوصة مربعة. حتى تحت الضغط القوي، يمكن أن تحافظ التركيبات على سلامتها وختمها، مما يضمن التشغيل الآمن والفعال. كما يسمح تصنيف الضغط العالي باستخدامه في الأنظمة الهيدروليكية وأنظمة التنظيف ذات الضغط العالي.

اتصل بنا

قبلV: تجهيزات أنابيب ضغط من الفولاذ المقاوم للصدأ عبر الاتحاد التالي: لا توجد مقالة تالية

وصف
المعلمة

وصف

التقنيات: مزورة

النوع : اتحاد

مكان المنشأ: جيانغسو، الصين (البر الرئيسي)

رقم الموديل: تركيب الاتحاد

اسم العلامة التجارية: سام-لوك

الاتصال: الطويق المزدوج

الشكل: تي

رمز الرأس: مسدس

حجم القطر الخارجي: 1/16 بوصة - 1 بوصة، 3 مم - 25 مم

ضغط العمل: يصل إلى 6000 رطل لكل بوصة مربعة

المتوسطة: الماء والنفط والغاز والحمض والقاعدة وما إلى ذلك

معاملة خاصة: علاج صلابة الطويق

معالجة الجوز : مزروع بالفضة

معالجة الأنبوب: صلب بالكامل

المخروط الداخلي: معالجة تلميع المرآة

درجة حرارة العمل: -20 إلى 200 درجة مئوية

المعلمة

أنبوب T التطوير التنظيمي (في.)	الأساسية الطلب رقم	البعد، في. (مم)
أنبوب T التطوير التنظيمي (في.)	الأساسية الطلب رقم	L	C	D	F	E
1/16	UT-FT1	0.70(17.8)	0.34(8.6)	0.31(7.9)	0.37(9.5)	0.05(1.3)
1/8	-UT-FT2	0.96(24.4)	0.50(12.7)	0.44(11.1)	0.37(9.5)	0.09(2.3)
3/16	-UT-FT3	0.96(24.4)	0.54(13.7)	0.50(12.7)	0.44(11.1)	0.12(3.0)
1/4	-UT-FT4	1.06(26.9)	0.60(15.2)	0.56(14.3)	0.50(12.7)	0.19(4.8)
5/16	-UT-FT5	1.17(29.7)	0.64(16.2)	0.63(15.9)	0.63(15.9)	0.25(6.4)
3/8	-UT-FT6	1.20(30.5)	0.66(16.8)	0.69(17.5)	0.63(15.9)	0.28(7.1)
1/2	-UT-FT8	1.42(36.1)	0.90(22.9)	0.87(22.2)	0.81(20.6)	0.41(10.4)
5/8	-UT-FT10	1.53(38.9)	0.96(24.4)	1.00(25.4)	1.00(25.4)	0.50(12.7)
3/4	-UT-FT12	1.57(39.9)	0.96(24.4)	1.13(28.6)	1.06(27.0)	0.62(15.7)
7/8	-UT-FT14	1.76(44.7)	1.02(25.9)	1.25(31.8)	1.37(34.9)	0.72(18.3)
1	-UT-FT16	1.93(49.0)	1.23(31.2)	1.50(38.1)	1.37(34.9)	0.88(22.4)
11/8	-UT-FT18	2.17(55.1)	1.23(31.2)	1.81(46.0)	1.69(42.9)	0.97(24.6)
11/4	-UT-FT20	2.62(66.5)	1.62(41.1)	1.87(47.6)	1.69(42.9)	1.09(27.7)
11/2	-UT-FT24	3.07(78.0)	1.97(50.0)	2.25(57.2)	2.00(50.8)	1.34(34.0)

أنبوب T التطوير التنظيمي (مم)	الأساسية الطلب رقم	البعد، مم (بوصة)
أنبوب T التطوير التنظيمي (مم)	الأساسية الطلب رقم	L	C	D	F	E
2	-UT-MT2	22.3(0.88)	12.9(0.51)	12.0(0.47)	9.5(0.37)	1.7(0.07)
3	-UT-MT3	22.3(088)	12.9(0.51)	12.0(0.47)	9.5(0.37)	2.4(0.09)
4	-UT-MT4	25.4(1.00)	13.7(0.54)	12.0(0.47)	12.7(0.50)	2.4(0.09)
6	-UT-MT6	27.0(1.06)	15.3(0.60)	14.0(0.55)	12.7(0.50)	4.8(0.19)
8	-UT-MT8	29.9(1.18)	16.2(0.64)	16.0(0.63)	15.9(0.63)	6.4(0.25)
10	-UT-MT10	31.5(1.24)	17.2(0.68)	19.0(0.75)	17.5(0.69)	7.9(0.31)
12	-UT-MT12	36.0(1.42)	22.8(0.90)	22.0(0.87)	20.6(0.81)	9.5(0.37)
14	-UT-MT14	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	11.1(0.44)
15	-UT-MT15	38.8(1.53)	24.4(096)	25.0(0.98)	25.4(1.00)	11.9(0.47)
16	-UT-MT16	38.8(1.53)	24.4(096)	25.0(098)	25.4(1.00)	12.7(0.50)
18	-UT-MT18	38.8(1.53)	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)
20	-UT-MT20	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	15.9(0.63)
22	-UT-MT22	44.6(1.76)	26.0(1.02)	32.0(1.26)	34.9(1.37)	18.3(0.72)
25	-UT-MT25	49.1(1.93)	31.3(1.23)	38.0(1.50)	34.9(1.37)	21.8(0.86)
28	-UT-MT28	64.0(2.52)	36.6(1.44)	46.0(1.81)	42.9(1.69)	21.8(086)
30	-UT-MT30	69.9(2.75)	39.6(1.56)	50.0(1.97)	42.9(1.69)	26.2(1.03)
32	-UT-MT32	72.3(2.85)	42.0(1.65)	50.0(1.97)	42.9(1.69)	28.6(1.13)
38	-UT-MT38	84.0(3.31)	49.4(1.94)	60.0(2.36)	50.8(2.00)	33.7(1.33)
