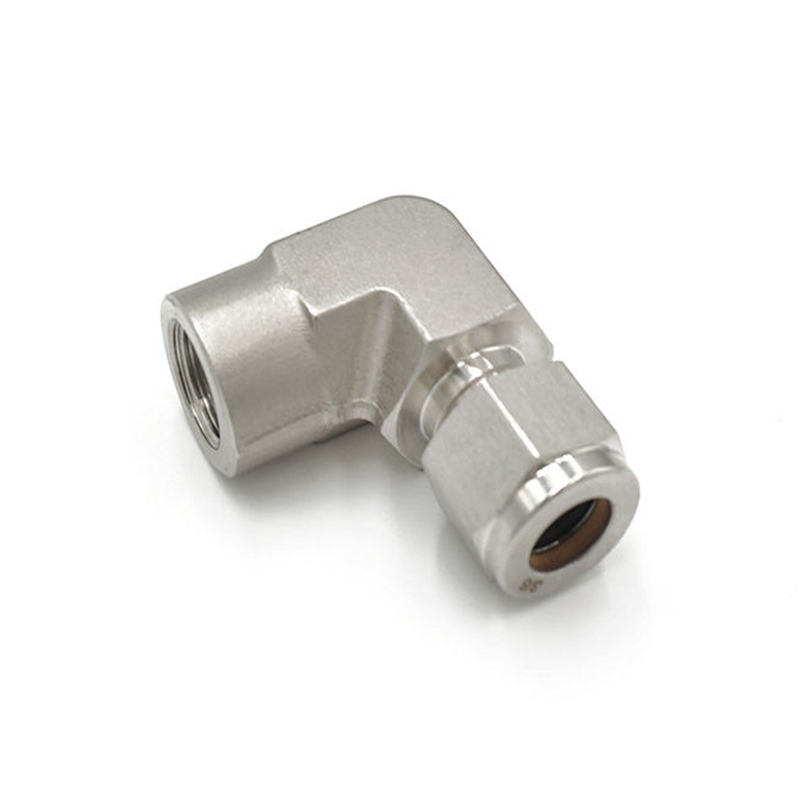

تركيبات أنبوب ضغط الكوع الأنثوي من الفولاذ المقاوم للصدأ

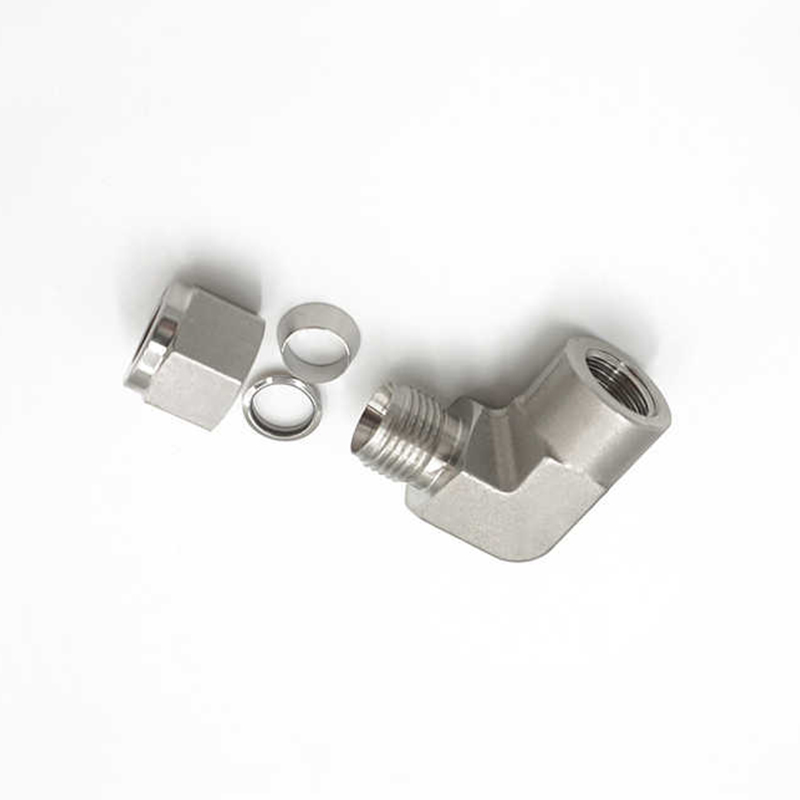

باعتبارها جزءًا مهمًا من نظام توصيل خطوط الأنابيب المتطورة، يتم استخدام تجهيزات أنابيب ضغط الكوع الأنثوية المصنوعة من الفولاذ المقاوم للصدأ على نطاق واسع في النفط والغاز والكيماويات وتجهيز الأغذية والأدوية والمجالات الصناعية الأخرى. إنها تعتمد مزيجًا من اتصال الطويق المزدوج ووصلة الخيط الخارجي، مع إحكام وثبات عالي للغاية. تصميم الطويق المزدوج يجعل اتصال خط الأنابيب أكثر ثباتًا وموثوقية، ويمكنه تحمل بيئة العمل ذات الضغط العالي. يمنع اتصال الطويق بشكل فعال الارتخاء الناتج عن اهتزاز خط الأنابيب أو تقلب الضغط من خلال التركيبة الضيقة بين الطويق وخط الأنابيب، مما يضمن سلامة نظام خط الأنابيب. يعتمد اتصال الخيط الخارجي على واجهة خيط دقيقة لضمان التركيب والتفكيك الفعال. يمكن أن يوفر الاتصال الملولب عزم دوران أعلى، ويضمن اتصالًا محكمًا ويتجنب التسرب. يتم معالجة جزء الجوز الخاص به بطلاء فضي، والذي يمكن أن يحسن مقاومته للتآكل ومقاومة الأكسدة، ويقلل الاحتكاك أثناء الاتصال، مما يضمن عدم تآكل الخيط أو تشوه أثناء التثبيت والتفكيك عالي التردد.

اتصل بنا

قبلV: لا توجد مقالة سابقة التالي: لا توجد مقالة تالية

وصف
المعلمة

وصف

المواد: الفولاذ المقاوم للصدأ

التقنيات: مزورة العلامة التجارية: SAM-LOK الاتصال: حلقة مزدوجة وخيط أنثوي

الشكل: متساوي نوع الخيط: Unf,NPT,BSPT رمز الرأس: مسدس

حجم القطر الخارجي: 1/16 بوصة - 1 بوصة، 6 مم - 16 مم

الهيكل: الاتحاد، الكوع، المحملة، الصليب، الحاجز، موصل ذكر أو أنثى

ضغط العمل: 3000 - 6000 رطل لكل بوصة مربعة

المتوسطة: الماء والنفط والغاز والحمض والقاعدة وما إلى ذلك

معاملة خاصة: علاج صلابة الطويق

معالجة الجوز : مزروع بالفضة

معالجة الأنبوب: صلب بالكامل

المخروط الداخلي: معالجة تلميع المرآة

درجة حرارة العمل: -20 إلى 200 درجة مئوية

المعلمة

أنبوب T التطوير التنظيمي (في.)	ف-معاهدة حظر الانتشار النووي الحجم	الطلب الأساسي رقم	البعد، في (مم)
أنبوب T التطوير التنظيمي (في.)	ف-معاهدة حظر الانتشار النووي الحجم	الطلب الأساسي رقم	L	B	C	D	E	F	Lx
1/16	1/16	-FE-FT1-FN1	0.71(18.0)	0.39(9.9)	0.34(8.6)	0.31(7.9)	0.05(1.3)	0.44(11.1)	0.56(14.2)
1/16	1/8	-FE-FT1-FN2	0.81(20.6)	0.41(10.4)	0.34(8.6)	0.31(7.9)	0.05(1.3)	0.56(14.3)	0.75(19.1)
1/8	1/8	-FE-FT2-FN2	0.97(24.6)	0.41(10.4)	050(12.7)	0.44(11.1)	0.09(2.3)	0.56(14.3)	0.75(19.1)
1/8	1/4	-FE-FT2-FN4	1.08(27.4)	0.59(15.0)	0.50(12.7)	0.44(11.1)	0.09(2.3)	0.69(17.5)	0.88(22.4)
3/16	1/8	-FE-FT3-FN2	1.00(25.4)	0.41(10.4)	0.54(13.7)	0.50(12.7)	0.12(3.0)	05(12.7)	0.75(19.1)
1/4	1/8	-FE-FT4-FN2	1.06(26.9)	0.41(10.4)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.56(14.3)	0.75(19.1)
1/4	1/4	-FE-FT4-FN4	1.17(29.7)	0.59(15.0)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.69(17.5)	0.88(22.4)
1/4	3/8	-FE-FT4-FN6	1.25(31.8)	0.59(15.0)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.81(20.6)	0.88(22.4)
1/4	1/2	-FE-FT4-FN8	1.36(34.5)	0.78(19.8)	0.60(15.2)	0.56(14.3)	0.19(4.8)	1.00(25.4)	1.12(28.4)
5/16	1/8	-FE-FT-FN2	1.13(28.7)	0.41(10.4)	0.64(16.3)	0.63(15.9)	0.25(6.4)	0.56(14.3)	0.75(19.1)
5/16	1/4	-FE-FT5-FN4	1.20(30.5)	0.59(15.0)	0.64(16.3)	0.63(15.9)	0.25(6.4)	0.69(17.5)	0.88(22.4)
3/8	1/8	-FE-FT6-FN2	1.20(30.5)	0.41(10.4)	0.66(16.8)	0.69(17.5)	028(7.1)	0.63(15.9)	0.75(19.1)
3/8	1/4	-FE-FT6-FN4	1.23(31.2)	0.59(15.0)	066(16.8)	069(17.5)	028(7.1)	069(17.5)	0.88(22.4)
3/8	3/8	-FE-FT6-FN6	1.31(33.3)	0.59(15.0)	0.66(16.8)	0.69(17.5)	028(7.1)	0.81(20.6)	0.88(22.4)
3/8	1/2	-FE-FT6-FN8	1.42(36.1)	0.78(19.8)	0.66(16.8)	0.69(17.5)	028(7.1)	1.00(25.4)	1.12(28.4)
1/2	1/4	-FE-FT8-FN4	1.42(36.1)	0.59(15.0)	0.90(22.9)	0.87(22.2)	0.41(10.4)	0.81(20.6)	0.88(22.4)
1/2	3/8	-FE-FT8-FN6	1.42(36.1)	0.59(15.0)	0.90(22.9)	0.87(22.2)	0.41(10.4)	0.81(20.6)	0.88(22.4)
1/2	1/2	-FE-FT8-FN8	1.53(38.9)	0.78(19.8)	0.90(22.9)	0.87(22.2)	0.41(10.4)	1.00(25.4)	1.12(28.4)
5/8	3/8	-FE-FT10-FN6	1.50(38.1)	0.59(15.0)	0.96(24.4)	1.00(25.4)	0.50(12.7)	0.94(23.8)	0.88(22.4)
5/8	1/2	-FE-FT10-AN8	1.57(39.9)	0.78(19.8)	0.96(24.4)	1.00(25.4)	0.50(12.7)	1.06(27.0)	1.12(28.4)
3/4	1/2	-FE-FT12-AN8	1.57(39.9)	0.78(19.8)	0.96(24.4)	1.13(28.6)	0.62(15.7)	1.06(27.0)	1.12(28.4)
3/4	3/4	-FE-FT12-FN12	1.76(44.7)	0.81(20.6)	0.96(24.4)	1.13(28.6)	0.62(15.7)	1.37(34.9)	1.25(31.8)
7/8	3/4	-FE-FT14-FN12	1.76(44.7)	0.81(20.6)	1.02(25.9)	1.25(31.8)	0.72(18.3)	1.37(34.9)	1.25(31.8)
1	3/4	-FE-FN16-FN12	1.93(49.0)	0.81(20.6)	1.23(31.2)	1.50(38.1)	0.88(22.4)	1.37(34.9)	1.25(31.8)
1	1	-FE-FT6-FN16	2.11(53.6)	1.00(25.4)	1.23(31.2)	1.50(38.1)	0.88(22.4)	1.69(42.9)	1.50(38.1)

أنبوب T التطوير التنظيمي (مم)	ف-معاهدة حظر الانتشار النووي الحجم	الأساسية الطلب رقم	البعد، مم (بوصة)
أنبوب T التطوير التنظيمي (مم)	ف-معاهدة حظر الانتشار النووي الحجم	الأساسية الطلب رقم	L	B	C	D	E	F	Lx
6	1/8	-FE-MT6-FN2	27.0(1.06)	10.4(0.41)	15.3(0.60)	14.0(0.55)	4.8(0.19)	12.7(0.50)	19.0(0.75)
6	1/4	-FE-MT6-FN4	29.8(1.17)	15.0(0.59)	15.3(0.60)	14.0(0.55)	4.8(0.19)	17.5(0.69)	22.4(0.88)
8	1/8	-FE-MT8-FN2	28.8(1.13)	10.4(0.41)	16.2(0.64)	16.0(0.63)	4.8(0.19)	14.3(0.56)	19.1(0.75)
8	1/4	-FE-MT8-FN4	30.6(1.20)	15.0(0.59)	16.2(0.64)	16.0(0.63)	6.4(0.25)	17.5(0.69)	22.4(0.88)
10	1/4	-FE-MT10-FN4	33.5(1.32)	15.0(0.59)	17.2(0.68)	19.0(0.75)	7.9(0.31)	20.6(0.81)	22.4(0.88)
10	3/8	-FE-MT10-FN6	33.5(1.32)	15.0(0.59)	17.2(0.68)	19.0(0.75)	7.9(0.31)	20.6(0.81)	22.4(0.88)
10	1/2	-FE-MT10-FN8	36.6(1.44)	19.8(0.78)	17.2(0.68)	19.0(0.75)	7.9(0.31)	25.4(1.00)	28.5(1.12)
12	1/4	-FE-MT12-FN4	36.0(1.42)	15.0(0.59)	22.8(0.90)	22.0(0.87)	7.9(0.31)	20.6(0.81)	22.4(0.88)
12	3/8	-FE-MT12-FN6	36.0(1.42)	15.0(0.59)	22.8(0.90)	22.0(0.87)	9.5(0.37)	20.6(0.81)	22.4(0.88)
12	1/2	-FE-MT12-FN8	38.8(1.53)	19.8(0.78)	22.8(0.90)	22.0(0.87)	9.5(0.37)	25.4(1.00)	28.4(1.12)
16	3/8	-FE-MT16-FN6	39.5(1.56)	15.0(0.59)	24.4(0.96)	25.0(0.98)	9.5(0.37)	27.0(1.06)	23.6(0.93)
16	1/2	-FE-MT16-FN8	39.5(1.56)	19.8(0.78)	24.4(0.96)	25.0(0.98)	12.7(0.50)	27.0(1.06)	28.5(1.12)
